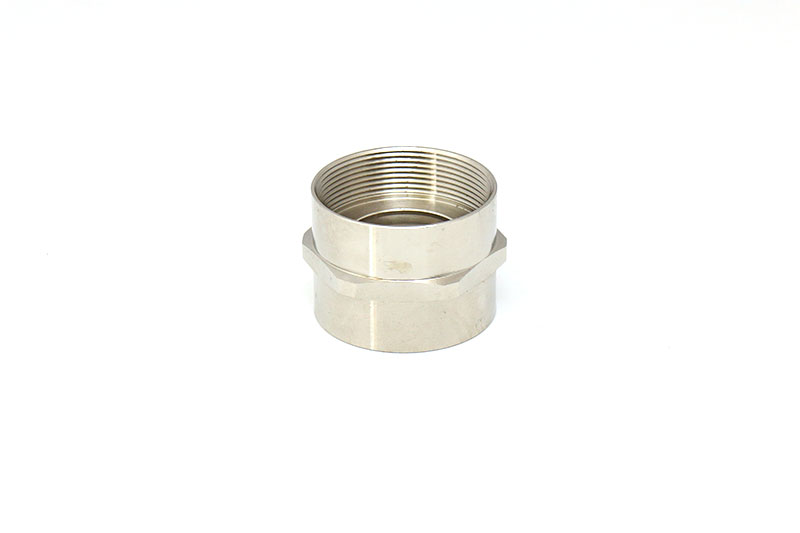

防爆金屬格蘭頭黃銅防水電纜接頭組件內螺紋連接器
分類：防爆格蘭頭
型號：VBM
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情
產品概述
材質：黃銅鍍鎳
本產品由兩款螺紋產品進行相互連接使用
結構圖
技術參數
VBM-M 公制螺紋
| 規格型號 | 內螺紋規格 | 扳手尺寸SW(mm) | 總長度 | 包裝單位 |
| VBM-M16 | M16*1.5 | 20 | 18 | 50 |
| VBM-M20 | M20*1.5 | 24 | 22 | 50 |
| VBM-M25 | M25*1.5 | 28 | 22 | 50 |
| VBM-M27 | M27*2.0 | 30 | 22 | 50 |
| VBM-M32 | M32*1.5 | 36 | 24 | 12 |
| VBM-M4O | M40*1.5 | 45 | 30 | 12 |
| VBM-M50 | M50*1.5 | 55 | 35 | 9 |
| VBM-M63 | M63*1.5 | 67 | 42 | 5 |
VBM-P PG制螺紋
| 規格型號 | 內螺紋規格 | 扳手尺寸SW(mm) | 總長度 | 包裝單位 |
| VBM-P7 | PG7 | 14 | 15 | 50 |
| VBM-P9 | PG9 | 17 | 15 | 50 |
| VBM-P11 | PG11 | 20 | 18 | 50 |
| VBM-P13.5 | PG13.5 | 22 | 22 | 50 |
| VBM-P16 | PG16 | 24 | 22 | 50 |
| VBM-P21 | PG21 | 30 | 24 | 50 |
| VBM-P29 | PG29 | 40 | 30 | 12 |
| VBM-P36 | PG36 | 50 | 35 | 9 |
| VBM-P48 | PG48 | 65 | 42 | 5 |
VBM-G 管螺紋
| 規格型號 | 內螺紋規格 | 扳手尺寸SW(mm) | 總長度 | 包裝單位 |
| VBM-G1/4 | G1/4 | 17 | 22 | 50 |
| VBM-G3/8 | G3/8 | 20 | 18 | 50 |
| VBM-G1/2 | G1/2 | 24 | 30 | 50 |
| VBM-G3/4 | G3/4 | 30 | 24 | 50 |
| VBM-G1 | G1 | 36 | 24 | 12 |
| VBM-G1 1/4 | G1 1/4 | 45 | 26 | 12 |
| VBM-G1 1/2 | G1 1/2 | 52 | 30 | 9 |
| VBM-G2 | G2 | 65 | 38 | 9 |
| VBM-G2 1/2 | G2 1/2 | 80 | 38 | 5 |
